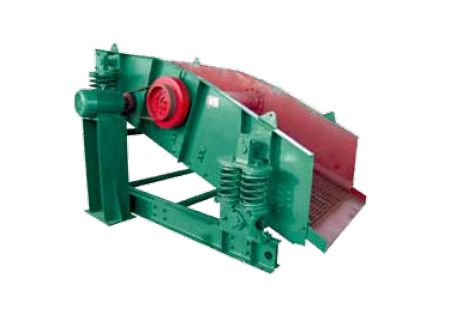

YA系列圆振动筛

[所属分类:筛分设备] [发布时间:2017-11-3] [发布人:admin] [阅读次数:] [返回]

产品特点
YA系列圆振动筛实际上也属于自定中心振动筛这一类型，采用了国际先进的环槽铆钉、板框式筛箱框架结构、偏心轴加偏心块式振动器、高性能齿轮
传动系统、低应力减振弹簧和超重型大游隙轴承及稀油润滑等先进工艺和技术，具有筛框结构强度高、机械结构合理、大游隙轴承运转温度低、运行噪声小、使用寿命长、生产安全可靠且易于维护等优点。
选用说明
订货时，除注明型号、数量外，还须注明筛孔尺寸，筛网形式（编织筛网或冲孔筛板）。
电动机可以在左侧或右侧安装，如有安装要求请注明，否则按提供安装图形式供货。
如果用户另有特殊要求，我厂可为用户做非标准产品设计和制造。

型号		筛面					给料粒度 /mm	处理量（和t/h）	振次	双振幅 /mm	电动机		外形尺寸 (长X宽X高）/mm x mm x mm	总量 /kg	每支点工作动负荷		最大动负荷
现用	原用	层数	面积	倾角	筛孔尺寸 /mm	结构	给料粒度 /mm	处理量（和t/h）	振次	双振幅 /mm	型号	功率/KW	外形尺寸 (长X宽X高）/mm x mm x mm	总量 /kg	给料端 /N	排料端 /N	给料端 /N	排料端 /N
YA1236	T1412	1	4.3	20°	6~50	编织	≤200	80-240	845	9.5	Y160M-4	11	3757x2364x2456	4905	±802	±802	±4008	±4008
2YA1236	2T1412	2	43	20°	6~50	上编级下编级	<200	80-240	845	9.5	Y160M-4	11	3757 x 2364 x 2456	5311	土 802	土 802	±4008	士 4008
YA1530	T610	1	4.5	20°	6-50	编织	≤200	80-240	845	9.5	Y160M-4	11	3184x2670x2280	4675	±843	±843	±4214	±4214
YA1536	T612	1	5.4	20°	6-50	编织	≤200	100- 350	845	9.5	Y160M4	11	3757x2670x2419	5137	±843	±843	±4165	±4165
2YA1536	2T612	2	5.4	20°	6-50	上编级下编级	≤400	100-350	845	9.5	Y160L-4	15	3757x3715x2437	5624	±802	±802	±4008	±4008
YAH1536	T1S512	1	5.4	20°	30-150	冲孔	≤400	160-650	755	9.5	Y160M4	11	3757x2670x2437	5621	±931	±931	±4655	±4655
2YAH1536	ZTS112	2	5.4	20°	30 - 200 6-50	上冲孔下编织	≤400	160-650	755	11	Y160L4	15	3757x2715x2437	6045	±931	±931	±4655	±4655
YA1542	71514	1	6.5	20°	6~50	编织	≤200	110-385	846	9.5	Y160M^	11	4331x2670 x 2655	5515	±802	±802	±4008	±4008
2YA1542	mu	2	6.5	20°	30-150	编织	≤200	110-385	846	9.5	Y160L-4	15	4331x2715x2675	6098	±802	±802	±4008	±4008
YA1548	Ti516	1	7.2	20°	6-50	编织	≤200	120-420	845	9.5	Y160L4	15	4904 x 2715 x 2854	5918	±847	±847	±4234	±4234
2YA1548	?Ti516	2	7.2	20°	6~50	上编织下编织	≤200	120 - 420	845	9.5	Y160L4	15	4904x2715x2861	6321	±847	±847	±4234	±4234
YAH1548	TiS516	1	7.2	20°	30-150	冲孔	≤400	200-780	755	11	Y160L4	15	4904x2715x2&43	6842	±1392	±1392	±_	±6958
■1548	2T1S616	2	7.2	20°	30-150	上冲孔下编织	≤400	200 -780	755	11	Y160L4	15	4904 x 2715 x 2943	7404	±1392	±1392	±6958	±6958
YA1836	T612	1	6.5	20°	30-150	编织	≤200	140-220	845	9.5	Y160IVM	11	3757x2975x2419	5205	±892	±892	±4460	±4460
2YA1836	?Ti612	2	6.5	20°	30-150	上编织下编织	≤200	140- 220	846	9.5	Y160L4	15	3757x2975x2419	5946	±847	±847	±4234	±4234
YAH1836	TiS612	1	6.5	20°	30-150	冲孔	≤400	220-910	755	11	Y160M-4	11	3757x2975x2437	5900	±980	±980	±4900	±4900
■1836	2T1S612	2	6.5	20°	30 - 200 6-50	上冲孔下编织	≤400	220 -900	755	11	Y160L4	15	3757x3020x2437	6353	±980	±980	±4900	±4900
YA1842	Ti614	1	7.6	20°	6-150	编织	≤200	140-490	846	9.5	Y160L-4	15	4331x3020 x 2675	5829	±847	±847	±4234	±4234
2YA1842	?H614	2	7.6	20°	6-150	+编织	≤200	140-490	845	9.5	Y160L4	15	4331x3020 x 2675	6437	±847	±847	±4234	±4234
YAH1842	TiS614	1	7.6	20°	30-150	冲孔	≤400	450 - 800	755	11	Y160L4	15	4331x3020x2700	6352	±928	±928	±4640	4640
■1842	2TS614	2	7.6	20°	30-150	上冲孔下编织	≤400	450-800	755	11	Y160L-4	15	4331x3020x2700	7037	±928	±928	±4640	4640
YA1848	Tl616	1	8.6	20°	6~50	编织	≤200	150-525	845	9.5	Y160L-4	15	4904 x 3020 x 2861	6289	±847	±847	±4234	±4234
YA1848	2TI616	2	8.6	20°	6~50	上编织下编织	≤200	150-525	846	9.5	Y1G0L-4	15	4904x3023x2861	6624	±847	±847	±4234	±4234
YAH1848	T1S6I6	1	8.6	20。	30-150	冲孔	0-150	250-1000	755	11	Y160L-4	15	4904 x 3023 x 2943	7122	±1392	±1392	±6958	±_
YAH1848	2T1S616	2	8.6	20°	30-150	上编织下编织	≤400	250 -000	755	11	Y160L-4	15	4904 x 3023 x 2943	7740	±1392	±1392	±6958	±_
YA2148	71716	1	10	20。	6-50	编织	≤210	180-630	748	9.5	Y180M4	18.5	4945x3423x3515	9033	±1675	±1675	±8379	±8379
YA2148	2T1716	2	10	20°	6-50	上编织下编织	≤210	180-630	748	9.5	Y180L-4	22	4945 x 3463 x 3515	10532	±1675	±1675	±8379	±8379
YAH2148	T1S716	1	10	20°	13-200	冲孔	≤400	270-1200	708	11	Y180M^	18.5	4945 x 3423 x 3501	10430	±2889	±2889	±14445	±14445
YAH2148	2T1S716	2	10	20°	30-150	上编织下编织	≤400	270-1200	708	11	Y180L-4	22	6092 x 3423 x 3674	11190	±2889	±2889	±14445	±14445
YA2160	Ti720	1	12.6	20。	3-80	编织	≤200	230-800	748	9.5	Y180M4	18.5	6092 x 3463 x 3674	9926	±2495	±2495	±12475	±12475
YA2160	2H1720	2	12.6	2CT	6~50	上编织下编织	≤200	230 - 800	748	9.5	Y180L-4	22	6116 x 3619 x 3849	11249	±2495	±2495	±12475	±12475
YAH2160	TiS720	1	12.6	20°	30-150	冲孔	≤400	350-1500	708	11	Y200L-4	30	6116 x 3619 x 3849	12490	±2889	±2889	±14445	±14445
YAH2160	2T1S720	2	126	20°	30-150	上编织下编织	≤400	350 -450	708	11	Y200L-4	30	6116 x 3619 x 3849	13858	±2889	±2889	±14445	±14446
YA2448	T18I6	1	11.5	20°	6-50	编织	≤200	200-700	748	9.5	Y180M-4	18.5	4945 x 3729 x 3473	9834	±2495	±2495	±12475	±12475
YAH2448	HS816	1	11.5	20°	6~50	冲孔	≤400	310-1300	708	11	Y200L-4	30	4970 x 3925 x 3638	11830	±2889	±2889	±14445	±14445
YAH2448	2T1S816	2	11.5	20。	30-150	上冲孔下编织	≤400	310-1300	708	11	Y200L-4	30	4970x3925x3638	13012	±2889	±2889	±14445	±14445
YA2460	Ti820	1	14.4	20°	6~50	编织	≤200	260 -780	748	9.5	Y200L-4	30	6091x3925 x 3850	12240	±2495	±2495	±12475	±12475
YA2460	211820	2	14.4	20°	6-50	上编织下编织	≤200	260 -780	748	9.5	Y200L-4	30	6091x3925 x 3850	13583	±2495	±2495	±12475	±12475
YAH2460	T1S820	1	14.4	20°	30-150	冲孔	≤400	400-1700	708	11	Y200L-4	30	6091x3925 x 3846	13096	±2889	±2889	±14445	±14445
YAH2460	2T1S820	2	14.4	20°	30-150	上冲孔下编织	≤400	400-1700	708	11	Y200L-4	30	6091x3925x3846	14455	±2889	±2889	±14445	±14445
