中心传动球磨机
[所属分类:磨矿设备] [发布时间:2017-11-3] [发布人:admin] [阅读次数:] [返回]

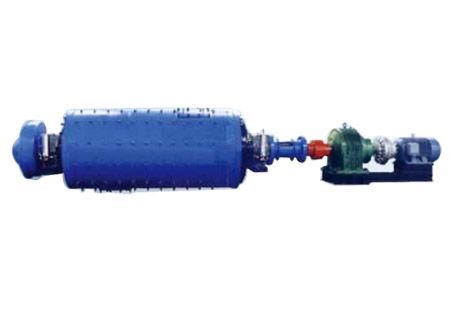

ф心传动球磨机所有部件均位于同一轴或同一平行轴线上,依次安装着电动机,液力偶合器,减速器,排料部,主轴承及筒体等,以ф心传动取代常规磨机大小齿轮周边传动。当电动机在空载下起动达额定转速后的瞬间,液力偶合器内的工作油通过电动机的动能传递扭矩,带动减速器和磨机筒体一起转动。使磨机进入工作状态。
- 产品特点
ф心传动球磨机采用液力偶合器来实现磨机的分阶段起动;
采用齿轮减速器,传动比大,结构紧凑,运行平稳,噪声小,便于维护,传动效率可达96%,比老式磨机传动效率提高了7.3%;
采用大型双列调心滚柱轴承取代巴氏合金润滑轴承,轴承使用寿命长,密封性好,拆卸清洗方便,并配置有手动干油站定时加油,轴承处于良好润滑状态;
采用圆柱滚子轴承,减少了摩擦阻力矩,使用了液力偶合器和齿轮加速器,使配用电动机功率较常规磨机减少了10.7%-40.5%,节能效果显著;
从投放市场使用情况来看,与周边传动磨机相比,仅节能一项,2-3年内即可收回磨机的投入费用。
型号 Model | 规格(mm) | 有效容积 (m3) | 转速 (r/min) | 最大装 球量t | 生产能力 | 主传动Motor Power | 重量(kg) Weight | ||
给矿粒度 mm | 排矿粒度 mm | 产量 t/h | |||||||
JFZQ924 | ф 900*2400 | 1.2 | 38.8 | 2.1 | 0-20 | 0.074-0.3 | 0.86-1.9 | Y180I-8-18.5 | 5800 |
JFZQ1224 | ф 1200*2400 | 2.2 | 31 | 4.3 | 0-20 | 0.074-0.3 | 1.5-3.2 | Y280S-8-37 | 13820 |
JFZQ1228 | ф 1200*2800 | 2.57 | 31 | 4.5 | 0-25 | 0.074-0.3 | 1.56-3.4 | Y280M-8-45 | 15000 |
JFZQ1530 | ф 1500*3000 | 4.5 | 27.5 | 8.1 | 0-25 | 0.074-0.3 | 2.8-6 | JR117-8-80 | 19000 |
JFZQ1535 | ф 1500*3500 | 5.42 | 27.5 | 8.6 | 0-25 | 0.074-0.3 | 3.2-7 | JR125-8-95 | 20500 |
JFZQ1550 | ф 1500*5000 | 7.75 | 27.5 | 13.7 | 0.25 | 0.074-0.3 | 4.1-27.5 | JR128-8-155 | 32000 |
JFZQ1830 | ф 1800*3000 | 6.9 | 27.5 | 13 | 0-25 | 0.074-2.362 | 4.6-10.5 | JR127-8-130 | 40000 |
JFZQ1845 | ф 1800*4500 | 10.35 | 27.5 | 16 | 0-25 | 0.074-2.362 | 5.5-15.5 | JR136-8-180 | 43000 |
JFZQ2136 | ф 2100*3600 | 10.8 | 24.7 | 18 | 0-25 | 0.074-2.362 | 7.6-15.8 | JR137-8-210 | 50000 |
JFZQ2142 | ф 2100*4200 | 12 | 24.7 | 21 | 0-25 | 0.074-2.362 | 8.2-18.5 | JR1410-8-280 | 55500 |
JFZQ2436 | ф 2400*3600 | 14.6 | 24.7 | 23 | 0-25 | 0.074-0.3 | 8.6-22 | JR138-8-320 | 59600 |
JFZQ2736 | ф 2700*3600 | 18.4 | 22 | 35 | 0-25 | 0.074-0.3 | 13-28 | JR139-8-400 | 85000 |
JFZQ2740 | ф 2700*4000 | 20.4 | 22 | 38 | 0-25 | 0.074-0.3 | 14-31 | JR1410-8-450 | 87000 |
JFZQ3236 | ф 3200*3600 | 25.6 | 19.8 | 46 | 0-25 | 0.074-0.3 | 17.3-36.8 | TDMK630-36-630 | 123000 |
JFZQ3245 | ф 3200*4500 | 32 | 19.8 | 56 | 0-25 | 0.074-0.3 | 22-44.6 | TDMK800-36-800 | 134000 |
JFZQ3260 | ф 3200*6000 | 42 | 19.8 | 63 | 0-25 | 0.074-0.3 | 29-58 | TM1000-36/2600-1000 | 175000 |
JFZQ3645 | ф 3600*4500 | 40.8 | 18 | 76 | 0-25 | 0.074-0.3 | 27-56 | TM1000-36/2600-1000 | 162000 |
JFZQ3660 | ф 3600*6000 | 54.4 | 18 | 95 | 0-25 | 0.074-0.3 | 35-76 | TM11250-40/3250-1250 | 177000 |
