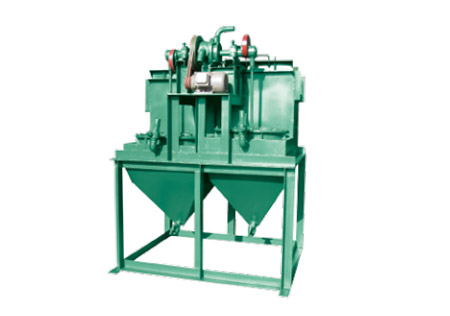

旁动型隔膜跳汰机
[所属分类:重选设备] [发布时间:2017-11-3] [发布人:admin] [阅读次数:] [返回]
产品特点
本产品为旁动(上动)型，矩形跳汰机，其特点是片层比较稳定，选别效果比较好，隔膜与传动装置在跳汰室一侧，维修方便。广泛应用于金矿选矿厂回
收细粒级高品位矿，砂金矿山用于选别粗精矿，在岩金矿选厂配置于磨矿分级回路中提前回收单体粗粒金。
改进型(A)采用分水阀设计，传动机构联动分配给水，结构独特先进，实现合理补水。
选用说明
订货时除注明型号、数量外，还须注明筛孔尺寸，无需求按2mm筛孔供货。
传动型号如无特别要求，按左式生产。
跳汰室分单双斗供用户选择，订货时必须注明。
| 规格 Specification | 外径 Outline diameter (mm) | 螺距 Picth(mm) |
最多头数 Max.heads number |
给矿粒度(mm) Feeding particle size | 给矿体积(nf/h) Feeding bulk | 处理能力 Capaciyt(t/h) | 占地面积(m2) Ground area of occupation | 重H ( kg ) Weight |
| 2000x1200 | 2000 | 1200 | 3 | 4-0.04 | 20 | 15-40 | 5.3 | 900 |
| 1500x900 | 1500 | 900 | 4 | 0.8-0.037 | 16 | 7.5 | 3.3 | 850 |
| 1500x675 | 500 | 675 | 4 | 0.8-0.037 | 14 | 8 | 3.3 | 800 |
| 1200x900 | 1200 | 900 | 4 | 0.3-0.037 | 13 | 7.5 | 2 | 700 |
| 1200x720 | 1200 | 720 | 4 | 0.3-0.037 | 12 | 6.5 | 2 | 650 |
| 1200x540 | 1200 | 540 | 3 | 0.3-0.037 | 10 | 5.5 | 2 | 600 |
| 900 x 675 | 900 | 675 | 4 | 0.3-0.037 | 7 | 4 | 1.2 | 450 |
| 900 x 540 | 900 | 540 | 4 | 0.3-0.037 | 6 | 3.5 | 1.2 | 400 |
| 900 x 405 | 900 | 405 | 3 | 0.3-0.037 | 5 | 3 | 1.2 | 50 |
| 600 x 450 | 600 | 450 | 3 | 0.3-0.037 | 3.5 | 2.5 | 0.5 | 120 |
| 600 x 360 | 600 | 360 | 2 | 0.3-0.037 | 2.5 | 2 | 0.5 | 100 |
| 600 x 270 | 600 | 270 | 2 | 0.3-0.037 | 1.5 | 1.5 | 0.5 | 80 |
