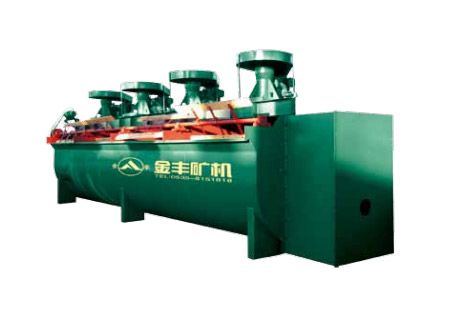

XCF-KYF型联合机组
[所属分类:浮选设备] [发布时间:2017-11-3] [发布人:admin] [阅读次数:] [返回]
产品特点
XCF型号与KYF型均属充气式浮选机，XCF型有吸矿浆能力作为吸矿槽，KYF型无自吸能力作为直流槽，实现槽体水平布置，不用泡沫泵。“U”型槽体减少了槽底积矿，采用大直径圆锥形叶轮，短叶片转子。处理量大，功耗低；叶轮中间设有充气分散器，充气分散均匀，混合充分。
选用说明
订货时除注明型号数量外，必须提供浮选流程，提供以下内容：
①配置方案及给矿方式
②刮板数量和传动方式(右传动，左传动)
③给矿箱，中间箱、原矿箱数量
④其他特殊要求
不提供电器控制柜
闸板按生产厂图纸生产，大型浮选机采用电动闸板。
|
型号 |
有效容积 (m3) | 处理能力 (m3/ min) | 叶轮直径 (mm ) | 叶轮转速 (r.p.m ) | 鼓风机风压 (Kpa ) | 最大充气量 (m3/m2.min) | 搅拌用电机 |
刮板用电机功率 (kW ) |
重量 (kg) |
|
|
型号 |
功率 (kw) |
|||||||||
| XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | 2 | Y132M-6 | 5.5 | 1.1 | 1154 |
| XCF-2 | 2 | 0.4-2 | 470 | 331 | ≥14.7 | 2 | Y160M-6 | 7.5 | 1.1 | 1659 |
| XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 2 | Y132L-6 | 11 | 1.5 | 2259 |
| XCF-4 | 4 | 1.2-4 | 620 | 215 | ≥19.8 | 2 | Y180L-6 | 15 | 1.5 | 2669 |
| XCF-8 | 8 | 3.0-8 | 720 | 185 | ≥21.6 | 2 | Y200L-6 | 22 | 1.5 | 4435 |
| XCF-16 | 16 | 4-16 | 860 | 160 | ≥25.5 | 2 | Y280S-8 | 37 | 1.5 | 6568 |
| XCF-24 | 24 | 4-24 | 950 | 153 | ≥30.4 | 2 | Y315S-8 | 55 | 1.5 | 8000 |
| XCF-38 | 38 | 10-38 | 1050 | 148 | ≥34.3 | 2 | Y315M-8 | 75 | 1.5 | 11000 |
|
型号 |
有效容积 (m3) | 处理能力 (m3/min ) | 叶轮直径 (mm ) | 叶轮转速 (r.p.m ) | 鼓风机风压 (Kpa) | 最大充气量 (m3/m2.min) | 搅拌用电机 |
刮板用电机功率 (kW ) |
重量 (kg) |
|
|
型号 |
功率 (kw) |
|||||||||
| KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | Y132M-6 | 4 | 1.1 | 826 |
| KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 2 | Y160M2-6 | 5.5 | 1.1 | 1419 |
| KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 2 | Y132L-8 | 7.5 | 1.5 | 1885 |
| KYF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 2 | Y180L-8 | 11 | 1.5 | 2206 |
| KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 2 | Y200L-8 | 15 | 1.5 | 4190 |
| KYF-16 | 16 | 4.0-16 | 740 | 160 | ≥25.5 | 2 | Y250M-8 | 30 | 1.5 | 6019 |
| KYF-24 | 24 | 4.0-24 | 800 | 150 | ≥30.4 | 2 | Y250M-8 | 30 | 1.5 | 7500 |
| KYF-38 | 38 | 10-38 | 880 | 138 | ≥34.3 | 2 | Y280S-8 | 37 | 1.5 | 10300 |
